Короткий огляд
Модуль зварювального тиристора ,MTC200 ，200А, Повітряне охолодження ,вироблений TECHSEM.
VDRM, VRRM |
Тип і контур |
|
600V
800V
1000V
1200В
1400V
1600V
1800V
|
MTC200-06-229H3/229H3B
MTC200-08-229H3/229H3B
MTC200-10-229H3/229H3B
MTC200-12-229H3/229H3B
MTC200-14-229H3/229H3B
MTC200-16-229H3/229H3B
MTC200-18-229H3/229H3B
|
Особливості ：
- Ізольована монтажна база 3000V~
-
Технологія паяного з'єднання з збільшеною потужністю циклу
- Економія простору та ваги
Типові застосування ：
- Двигуни з двигунами змінного струму/від'ємного струму
- Різні випрямлячі
- DC живлення для PWM інвертора
|
Символ
|
Характеристика
|
Умови випробування
|
Tj( ℃ ) |
Значення |
Одиниця
|
Мін |
Тип |
Макс |
IT(AV) |
Середній ток у стані дії |
180° півсинусоїдальна хвиля 50Гц Однобоке охолодження, Tc=85 ℃ |
125 |
|
|
200 |
A |
IT ((RMS) |
RMS струм в стані включення |
125 |
|
|
314 |
A |
Іррррр |
Повторювальний піковий струм |
на VDRM на VRRM |
125 |
|
|
40 |
mA |
ITSM |
Поверхний струм на стані |
10мс половинна синусоїда VR=60%VRRM |
125
|
|
|
4.0 |
кА |
I2t |
I2t для координації запобіжників |
|
|
80 |
A 2s*10 3 |
ВТО |
Напруга порогу |
|
125
|
|
|
0.70 |
В |
кімнатна температура |
Стійкість нахилу в стані |
|
|
1.11 |
mΩ |
VTM |
Пиковое напруження в стані дії |
ITM=600A |
25 |
|
|
1.80 |
В |
dv/dt |
Критична швидкість підвищення напруги в стані відключення |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
Критична швидкість зростання струму в стані включення |
Джерело затвору 1.5A
tr ≤0.5μs Повторювальний
|
125 |
|
|
200 |
A/μs |
IGT |
Появу потоку заряду шлюзу |
VA= 12В, IA= 1А
|
25
|
30 |
|
200 |
mA |
Vgt |
Напруження запуска шлюзу |
0.6 |
|
2.5 |
В |
IH |
Застосовуючий струм |
10 |
|
250 |
mA |
ІЛ |
Замкнення струму |
|
|
1000 |
mA |
VGD |
Напруження шлюзу без запуска |
VDM=67%VDRM |
125 |
|
|
0.2 |
В |
Rth(j-c) |
Тепловий опір з'єднання до корпусу |
Одностороннє охолодження на чіп |
|
|
|
0.16 |
℃ /W |
Rth(c-h) |
Теплова опір корпусу до радіатора |
Одностороннє охолодження на чіп |
|
|
|
0.08 |
℃ /W |
Визо |
Ізоляційне напруження |
50Гц, R.M.S, t= 1хв, Iiso:1мА(МАКС) |
|
3000 |
|
|
В |
|
ЗМ
|
Крутний момент з'єднання терміналів (M6) |
|
|
2.5 |
|
4.0 |
Н·м |
Крутний момент монтажу (M6) |
|
|
4.5 |
|
6.0 |
Н·м |
TVj |
Температура перетину |
|
|
-40 |
|
125 |
℃ |
ТСТГ |
Температура зберігання |
|
|
-40 |
|
125 |
℃ |
Вт |
Вага |
|
|
|
165 |
|
g |
Контур |
229H3 、229H3B |
Контур

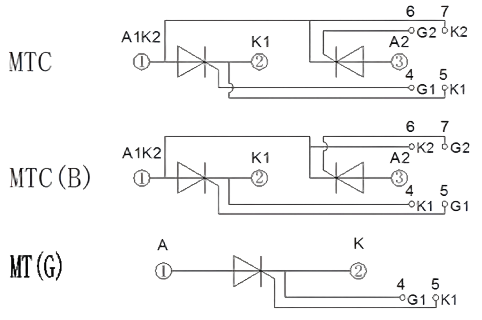

Схема еквівалентного кола
Лабораторія з повною комплектацією обладнання
Ми маємо добре обладнану лабораторію для тестування та суворо контролюємо якість нашої пРОДУКТИ . Це забезпечує 100% відсоток якості продуктів, які ми постачаємо клієнтам.
Автоматизований сучасний завод
Сучасний автоматизований завод забезпечує високу узгодженість усіх показників продуктів, мінімізуючи відмінності в параметрах кожного продукту. Це не тільки гарантує надійність і стабільність наших продуктів, але й є важливою гарантією безпечного та надійного функціонування обладнання наших клієнтів.
Достатні виробничі потужності
Сильні комплексні здатність виробника та достатні виробничі потужності забезпечують своєчасне виконання кожного замовлення.
Випадок застосування
Користувачі
Чому обрати нас?
Beijing World E To Technology Co., Ltd. є провідним постачальником напівпровідникових продуктів, таких як IGBT модулі, IGBT дискретні елементи, IGBT чіпи, ADC/DAC, тиристори в Китаї, переважно займається офіційним розповсюдженням брендів CRRC, Starpower, Techsem NARI. Має кваліфікацію для імпорту та експорту та 11-річний досвід роботи в цій галузі, експортуємо в Росію, ОАЕ та багато інших країн Європи.
Ми високо вимагаємо при виборі виробників, маємо професійні технічні команди та контроль якості продукції, щоб забезпечити безперебійну роботу проектів наших клієнтів у галузях залізничного транспорту, енергетики, електромобілів, перетворювачів частоти для двигунів та інверторів.
Тим часом, допомога клієнтам у налаштуванні різноманітних тиристорів і силових модулів відповідно до їхніх спеціальних параметрів є ще однією важливою складовою нашого контрактного виробництва та однією з наших переваг.
Безпечна доставка
Ми співпрацюємо з провідними міжнародними транспортними компаніями, щоб забезпечити своєчасну доставку.
Одночасно ми ретельно упаковуємо кожну партію товарів, які відправляємо нашим клієнтам, відповідно до їхніх вимог, щоб забезпечити доставку товарів цілими та непошкодженими.
